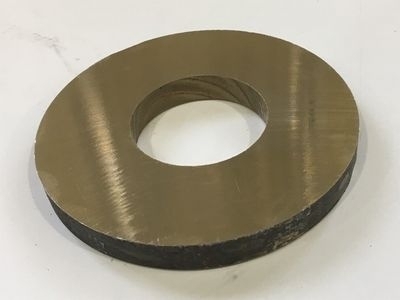

CAC304C(HBsC4C)
CAC304C（高力黄銅）
CAC304C（高力黄銅）は、Cu–Zn を主体に Al・Mn・Fe を加えた高強度系の黄銅です。
高い引張強さと硬さを備えつつ、実用的な延性、耐摩耗性を確保。工業用ブッシュやナット、スライドプレートなど 高荷重・高圧環境で安定した性能を発揮します。
概要
| JIS規格分類 |
高力黄銅連続鋳造鋳物4種（記号：CAC304C）
|
|---|---|
|
合金系統
|
Cu-Zn-Al-Mn-Fe系
|
|
特徴
|
高力黄銅鋳物の中でも引張強さと硬さが最も優れ、高荷重でも耐摩耗性がよい。 高強度・高硬度 歯面・摺動面の 高面圧 に耐える。 延性の確保 据込み・ねじり・衝撃に対して 破断しにくい余裕 を確保。衝撃性は高力黄銅のなかでは優れています。 摺動信頼性 適切な潤滑下で 摩擦係数が安定、凝着を抑制。 |
材質特性（JIS規格値）
| 項目 | 規格値 |
|---|---|
| 引張強さ (Tensile strength) |
≥765 N/mm² |
| ブリネル硬さ (Brinell hardness HBW) |
≥ 200HBW （10/3000）
|
| 伸び (Elongation) |
≥14 % |
| 密度 (Density) |
約 7.70 g/cm³ |
※いずれも 受入れ基準（最小値）。寸法・形状・鋳造条件により実測は変動します。
化学成分（JIS CAC304C） 質量％
| 銅 (Cu) |
錫 (Sn) |
鉛 （Pb) |
亜鉛 (Zn) |
アルミ （Al） |
リン （P) |
ニッケル （Ni） |
鉄 （Fe） |
マンガン （Mn） |
シリコン （Si） |
|---|---|---|---|---|---|---|---|---|---|
| 60.0~65.0 | 0.2max | 0.2max | 22.0~28.0 | 5.0~7.5 | - | - | 2.0~4.0 | 2.5-5.0 | - |
JIS 用途例
- 低速高荷重の摺動部品
- 橋梁用支承板
- 軸受、ナット、ウォームギア、耐摩耗板 等
取り扱いサイズ
※Jマテ標準在庫品 （標準在庫品以外は受注生産対応になります。）
※当社データベース（JMB-Plus）集計／外径呼称のみ 抜粋。
| 丸菅（パイプ） | φ 115.0 〜 φ 250.0 |
|---|---|
|
板（プレート）
|
厚み t 10.0 〜 t 25.0
|
形状 × 外径（／板厚）の全一覧は別表で提供可能です。内径・肉厚・規格長さの条件付け集計にも対応します。
