CAC703C (AlBC3C)
CAC703C（アルミニウム青銅連続鋳造鋳物）
CAC703C（アルミ青銅）は、Cu–Al を母材に Fe-Ni-Mn を含む高強度系の鋳物用銅合金です。
アルミ青銅の中でも引張強さと硬さが高く、実用的な延性を確保、衝撃性にも優れ、幅広い産業機械部品に使用されています。また海水耐食性にも優れるため、海水にさらされる環境でも優れた耐久性を発揮します。
概要
| JIS規格分類 |
アルミニウム青銅連続鋳造鋳物3種（記号：CAC703C / 旧記号：AlBC3C）
|
|---|---|
|
合金系統
|
Cu-Al-Fe-Ni-Mn系
|
| 特徴 | 引張強さが特に大きく、耐食性及び耐摩耗性がよい |
材質特性（JIS 規格値）
| 項目 | 規格値 |
|---|---|
| 引張強さ (Tensile strength) |
≥ 610 N/mm²
|
| ブリネル硬さ (Brinell hardness HBW) |
≥ 160（10/3000）
|
| 伸び (Elongation) |
≥ 12 %
|
| 密度 (Density) |
約7.65 g/cm³
|
※いずれも 受入れ基準（最小値）。寸法・形状・鋳造条件により実測は変動します。
化学成分（JIS AlBC3C
） 質量％
| 銅 (Cu) |
錫 (Sn) |
鉛 （Pb) |
亜鉛 (Zn) |
アルミ （Al） |
リン （P) |
ニッケル （Ni） |
鉄 （Fe） |
マンガン （Mn） |
シリコン （Si） |
アンチモン（Sb）
|
|---|---|---|---|---|---|---|---|---|---|---|
|
78.0~85.0
|
0.1max | 0.1max | 0.5max |
8.5~10.5
|
- |
3.0~6.0
|
3.0~6.0
|
0.1-1.5 | - | - |
JIS 用途例
- 軸受
- ポンプ部品
- 舶用ボルト・ナット
- 化学工業用機器部品 など
取り扱いサイズ
※当社在庫データ（JMB-Plus）より外径呼称のみ集計
|

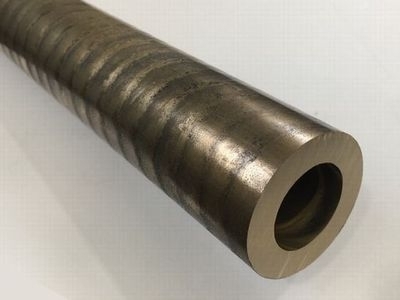

丸管（パイプ）
|
φ 38.0 ～ φ 230.0（72件）
|
|---|---|
|
板（プレート）
|
t 10.0 ～ t 150.0（28件）
|
（詳細な「形状 × 外径／内径／板厚」の全組み合わせは在庫明細で提供可能です。）
CAC702C × CAC703C ― 違いと選定ガイド
1) 要点
- 強度・硬さ：703C ＞ 702C（703Cは面圧・摩耗により強い）
- 延性（成形しやすさ）：702C ＞ 703C（702Cのほうが“割れにくい”）
- 耐食：どちらも高いが、海水・キャビテーションには 703C（Ni/Fe強化）が優位
- 加工性：702Cのほうが切削条件を詰めやすい／703Cは工具摩耗に配慮が必要
2)材質特性（JIS規格 機械的性質値）
|
引張強さ ≥ (N/mm²)
|
ブリネル硬度 ≥ (HBW) |
伸び ≥ (%)
|
|
|---|---|---|---|
|
CAC702C
|
540
|
120 | 15 |
|
CAC703C
|
610
|
160 | 12 |
※いずれも受入れ基準（min）。寸法・形状・鋳造条件で実測は変動。
3)成分
- 共通：Cu–Al を主成分としてFe-Ni-Mnが含まれた銅合金。
- 702C：Al 8.0–10.5%、Fe 2.5–5.0%、Ni 1.0～3.0%
- 703C：Al 8.5–10.5%、Fe 3.0–6.0%、Ni 3.0～6.0% Fe/Ni をやや高めに配合（高強度・耐摩耗・耐食を狙う Ni–Al ブロンズ系）
→ 高価格のNi含有が高いため、702より若干原材料費が高い。
- 702C：Al 8.0–10.5%、Fe 2.5–5.0%、Ni 1.0～3.0%
4)用途の目安
- CAC702C：汎用バルブ・ポンプ、ブッシュ、一般ギヤ、重荷重の一般摺動部品、成形・据込みを伴う部品。
- CAC703C：舶用部品、弁座・ポンプインペラ、高面圧ギヤ／ウォーム、キャビテーション懸念部。
5)選定の指針
- 耐海水・高面圧・長期耐久 → CAC703C
- 延性・加工性・量産性重視 → CAC702C
